第２１回　青年技能競技会（地区大会）

開催日	開催場所	講　師 選　手 本　部 田村 平塚 中川
平成２３年３月２７日（日）	阪神支部事務所３階

---

※ 仕様概要にしたがい四方転び踏み台を製作する
四方転び … 写真を見てわかると思いますが、脚が 全て四方に傾いています。

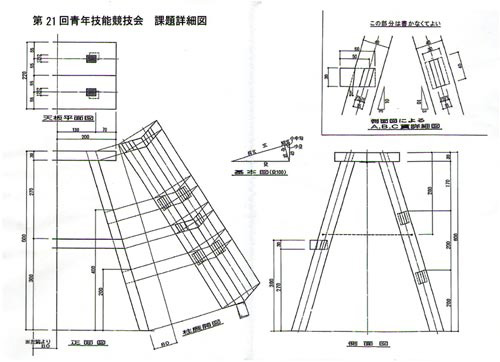

青年部では、全国青年技能競技大会の競技課題 「四方転び踏み台」の図面、実技の学習会を開催 しています。 今回の地区大会選手は平塚さん１名で寂しい・・・

[１] 木削り

�@支給材料は、課題図・現寸図の仕上がり寸法に正しく木削りする。

�A柱はくせを取り仕上げる。

[２] 墨付け

�@部材の墨付けは、墨さしまたは鉛筆とする

�A部材の墨付けは、工作に必要なすべての墨付けをおこなうこと。

�Bほぞおよびほぞ穴は、けびきでもよい。

[３] 各部材の仕口

�@下記に示す部材の仕口により、必要な工作をおこない、部材の見え掛かりと

なる木口は、すべてかんな削り仕上げとし接合部分を除き糸面取りとする。

�A天板と柱の取合　　打ち抜きほぞ差し

�B柱と貫　　　　　　打ち抜きほぞ差し （正面は欠き取り）

[４] 組み立て

�@組み立てに入る前に作業場を掃除し、組み立てる。

�A丁番の取り付けは、天板下端に外側から30mmで当り欠きをして取り付ける。

（木ねじはドライバーにて楴め付ける）。

�B掛金は右側面に取り付ける（課題図参照）。

�C作品は接着剤を使用し、くぎおよびくさび打ちをしてはならない。

[４] 作品の提出

�@組み立てが完了した選手は、席番号を記載し、実行委員に申し出る。

�A作品とともに、現寸図を提出する。

�B提出された製品は、いかなる理由があるうとも、選手は一切手を触れる 　　　 ことはできない。

平塚さんの奮闘振りを撮影しました。
